RTU S220 - 6 AIN, 6 DIN, 2 TEMP IN, 1 USB, 1 RS485, 4 RELAY OUTPUT 240V/3A

Tổng quan

Thiết bị GSM/GPRS RTU S220 điều khiển đóng mở các thiết bị, hệ thống điện, nước, trạm bơm,.. bằng điện thoại. Thiết bị được điều khiển bởi những số điện thoại được cài đặt trước, rơ le sẽ được kích hoạt ON/OFF khi thiết bị xác định đúng số điện thoại đang gọi đến. Đặc biệt bạn không tốn bất kì chi phí nào khi thực hiện tất cả cuộc gọi điều khiển đến thiết bị.

Xem thêm

Ÿ Kết nối trực tiếp với mạng GSM và GPRS.

Ÿ Không tốn chi phí cho cuộc gọi. RTU S220 sẽ kích hoạt khi có số điện thoại định trước gọi đến, công tắt ON/OFF sẽ hoạt động ngay hồi chuông thứ nhất.

Ÿ Cấu hình từ xa qua tin nhắn SMS hoặc GPRS.

Ÿ 6 cổng vào Analog (độ phân giải 12 bit, 0-5V hoặc 0-20mA có thể lập trình bằng các công tắc).

Ÿ 6 cổng vào Digital (3 ~ 24VDC) có thể được lập trình để NC/NO/Edge/Level type bằng công tắc, OPT và NON OPT có thể được lập trình bằng công tắc, khi có báo động thiết bị sẽ gửi tin nhắn SMS để cảnh báo hoặc tự động gọi vào số điện thoại đã được lập trình trước.

Ÿ 4 cổng ra Digital (120VAC/3A, 24VDC/3A), có thể điều khiển từ xa bằng tin nhắn SMS, cuộc gọi, kịch bản đã thiết lập sẵn, theo thời gian đã hẹn; có 2 cổng ra có thể thiết lập như NC hoặc NO.









Xem thêm


S150 RTU S200 RTU S240 RTU S270

MỤC THÔNG SỐ

PHẠM VI THAM CHIẾU

Nguồn điện

Adaptor 12VDC/1.5A; Phạm vi tham chiếu: 9-24V DC

Công suất tiêu thụ

12V/70mA; Tối đa: 12V/300mA

GPRS Module

Siemens MC55i

Dải tần số

Bốn băng tần: EGSM 850, EGSM900, GSM 1800, GSM 1900, Compliant to GSM Phase 2/2+

Transmit power

Class 4 (2W) at EGSM 900 and EGSM 850; Class 1 (1W) at GSM 1800 and GSM 1900

Kết nối GPRS

GPRS multi-slot class 10

Giao tiếp GPRS

GPRS data downlink transfer: max. 85.6 kbps; GPRS data uplink transfer: max. 42.8 kbps.

TCP/IP stack

TCP, UDP

Sim Card

Hỗ trợ thẻ SIM 3V

Antenna

50Ω

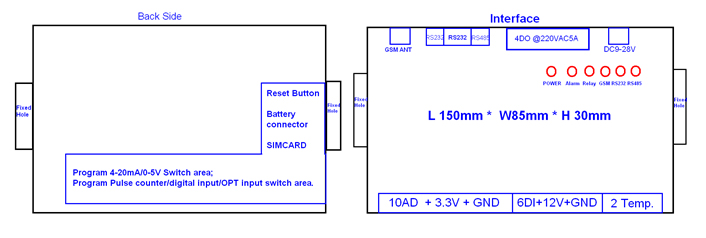

Cổng giao tiếp

1 cổng RS485, 1 cổng USB;

Giao thức

SMS, GPRS UDP, TCP, Modbus RTU và nhiều giao thức thiết bị khác có thể được thêm vào theo yêu cầu.

Cổng vào Digital

6 OPT Coupler (điện áp hoạt động 3-24V); các chế độ NC/NO/Edge/Level; cài đặt chế độ cảm biến chủ động hoặc bị động bằng công tắc; có thể được dùng để đếm xung.

Cổng vào Analog

6 cổng vào Analog (độ phân giải 12 bit, 0-5V hoặc 0-20mA)

Cổng vào nhiệt kế

2 cổng DS18B20. Đo được nhiệt độ từ -55°C đến +125°C tương đương từ -67°F đến +257°F, sai số ±0.5°C. Độ chính xác từ -10°C đến +85°C, Độ phân giải nhiệt kế là 12 bit.

Ngõ ra Rơ le Digital

4, 120VAC/3A, 24VDC/3A

Ngõ ra nguồn điện

3 cổng với 3.3VDC/400mA và 1 cổng với 12VDC/750mA

Pin dự phòng bên trong

7.2v 1200mAH

Phạm vi nhiệt độ

-10 à +70°C

Phạm vi độ ẩm

Độ ẩm tương đối 95%

Kích thước

168mm * 113mm * 32.3mm

Khối lượng tịnh

1000 g

Ÿ Bộ điều khiển từ xa GSM/GPRS RTU S220 thích hợp với: Ứng dụng hệ thống báo động an ninh; Hệ thống giám sát và giám sát giám sát; Hệ thống giám sát tự động; Máy bán hàng tự động; Trạm bơm; Trạm thời tiết điều khiển từ xa và ghi dữ liệu; Đường ống dẫn dầu và khí đốt điều khiển từ xa và ghi dữ liệu; Trạm biến áp; Ứng dụng phòng điều khiển…

Ÿ Đóng mở trạm bơm, cây xăng, mạng lưới đường ống cấp nước, hệ thống xử lý nước thải, máy biến điện, máy đo lượng mưa, các bể chứa,…
