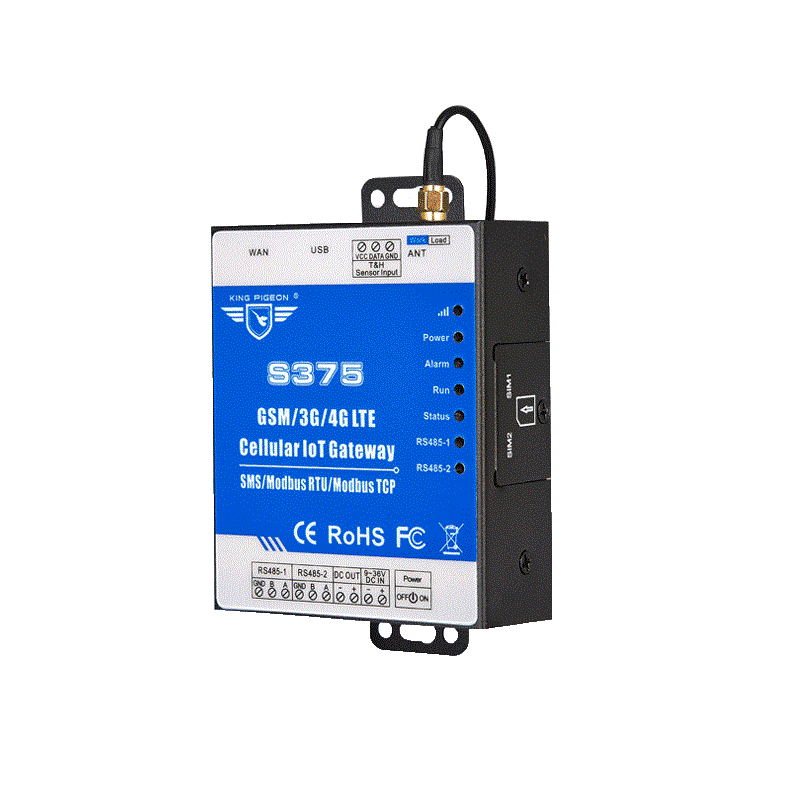

S375 - GSM GPRS 3G 4G LTE Cellular IoT Gateway (Ethernet RJ45,1TH,USB)

Tổng quan

Cellular IoT Modbus Gateway S375 cung cấp 1 đầu vào cảm biến xung quanh để theo dõi nhiệt độ và độ ẩm tại chỗ, 1 cổng Ethernet RJ45 để kết nối mạng WAN hoặc LAN và 2 cổng nối tiếp RS485, hỗ trợ 320 thẻ I/O mở rộng thông qua giao thức Modbus RTU. Nó có thể giám sát và vận hành các cổng RS485 và mở rộng các thẻ I/O bằng SMS, APP, Web Server, internet.

Cellular IoT Modbus Gateway S375 tích hợp sẵn giao thức TCP / IP giúp nó phù hợp với các ứng dụng internet (IoT), có thể dễ dàng vận hành bởi cloud, app, và web server được cung cấp hoặc tích hợp với các ứng dụng IoT của bạn theo Ethernet hoặc giao thức TCP / UDP, hoặc được tích hợp vào các hệ thống SCADA theo giao thức Modbus TCP thông thường/tiêu chuẩn. Điều này rất hữu ích nếu bạn cần điều khiển từ xa các thiết bị tại chỗ với giải pháp chi phí thấp.

Xem thêm

  • Có thể được vận hành từ bất cứ đâu, không giới hạn khoảng cách;
  • Băng tần GSM GPRS 850/900/1800/1900MHz bên trong;
  • Mô-đun 3G / 4G / NB-IoT tùy chọn;
  • Thiết kế theo mô-đun, có thể dễ dàng nâng cấp mô-đun cellular nếu nâng cấp mạng;
  • Embedded ARM® Cortex™-M4 32 Bit RISC Core, bên trong 168 MHz, hệ thống RTOS, hiệu suất đáng tin cậy với cơ quan giám sát tích hợp;
  • Cung cấp nguồn điện phạm vi rộng 9 ~ 36VDC với bảo vệ quá điện áp và đảo pha;
  • 1 Đầu vào cảm biến xung quanh để theo dõi nhiệt độ và độ ẩm tại chỗ;
  • Gửi lại dữ liệu trong khi truyền bị lỗi và cảnh báo cho người dùng bằng SMS;
  • Ngăn xếp giao thức TCP / IP sẵn có, hỗ trợ các ứng dụng đám cloud, APP và web server;
  • Hỗ trợ giao thức Modbus TCP, có thể tích hợp trực tiếp vào SCADA, HMI, DSC;
  • Hỗ trợ cổng Ethernet RJ45 để kết nối internet, WAN hoặc LAN;
  • 2 Cổng RS485 hỗ trợ Modbus RTU Master và Slave, có thể được sử dụng để mở rộng cổng I/O hoặc đồng hồ đo;
  • Hỗ trợ 10 số điện thoại nhận SMS cảnh báo khi kích hoạt hoặc phục hồi và mất điện bên ngoài;
  • Cung cấp 1 kênh nguồn điện đầu ra 9 ~ 36VDC cho thiết bị bên ngoài, tiết kiệm chi phí nối dây;
  • Tối đa 10 số điện thoại nhận cảnh báo SMS và quay số, có thể lập trình để nhận tin nhắn báo động được chỉ định;
  • Thẻ SD 8G sẵn có để lưu tới 100000 dữ liệu và sự kiện lịch sử;
  • Pin dự phòng dung lượng lớn, có thể sạc lại;
  • Thiết kế lớp công nghiệp phù hợp cho các ứng dụng làm việc thời gian dài;
  • Sử dụng vỏ kim loại, lớp bảo vệ IP30. Vỏ kim loại và cách ly bảo mật hệ thống, đặc biệt thích hợp cho các ứng dụng công nghiệp trong lĩnh vực này;
  • L70 * W88 * H30mm, lắp đặt tường tương thích và lắp đặt đường ray công nghiệp DIN35mm.

Item

Reference Scope

DC Power supply

Standard adapter: DC 12V/1.5A  Range 9-36VDC

Power consumption

Standby:12V/70mA;  Working Max.: 12V/300mA

GSM Frequency

850/900/1800/1900Mhz

3G/4G/NB-Iot

Optional: WCDMA/TDD-LTE/FDD-LTE/NB-IoT

TCP/IP stack

TCP,UDP

SIM interface

Supporting Dual 3V SIM Card

External antenna

SMA Antenna interface, 50 Ohm, Gain: 3dB

Serial Interfaces

1 USB Port

Protocols

SMS, GPRS UDP,TCP, Modbus RTU, Modbus TCP and more equipment protocols can be added according to requirements.

Ethernet

1 RJ45 Ethernet port for connect internet, WAN or LAN.

RS485

2 RS485, Support Transparent transmission and Modbus RTU Slave, Modbus RTU Master.

Temp.&Hum Inputs

Temperature range: -40°C to +80°C, Humidity Range: 0~100%RH;

Power Outputs

1 Port, for external device;

Mapping Registers

Max.320

Memory Capacity

Internal 8G SD card inside, can save the data for 100000events.

Backup Battery

3.7V 1200mAH

Temperature range

-10-+70 °C

Humidity range

Relative humidity 95% (condensation free)

Exterior dimension

70mm*88mm*30mm

Net Weight

500g

* Các ứng dụng điển hình:

  1. Giám sát trạm BTS;
  2. Ứng dụng hệ thống báo động an ninh;
  3. Giám sát và điều khiển hệ thống báo động;
  4. Hệ thống giám sát tự động;
  5. Bảo vệ an ninh máy bán hàng tự động;
  6. Trạm bơm, bể chứa, mức dầu hoặc nước;
  7. Tòa nhà và Bất động sản;
  8. Trạm thời tiết;
  9. Giám sát và kiểm soát lũ;
  10. Đường ống dẫn dầu khí;
  11. Bảo vệ chống ăn mòn
  12. Nhiệt độ, ứng dụng rò rỉ nước;
  13. Thuyền, xe;
  14. Tiết kiệm năng lượng, hệ thống điều khiển đèn đường;
  15. Điều khiển van;
  16. Trạm biến áp;
  17. Phòng máy không người điều khiển;
  18. Ứng dụng phòng điều khiển;
  19. Hệ thống tự động hóa, M2M, v.v...
