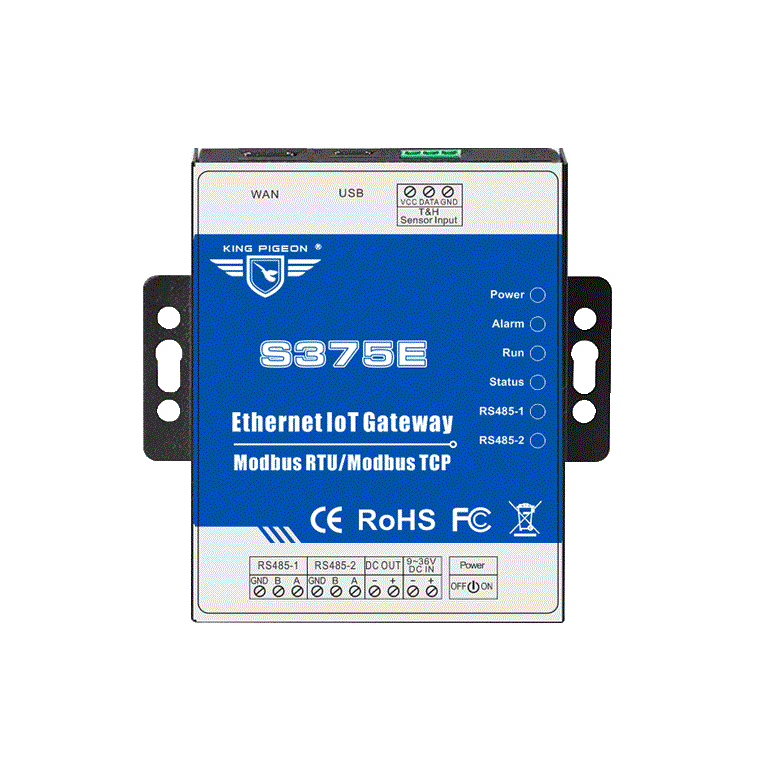

S375E - Ethernet IoT Modbus Gateway (RJ45,1TH,USB,2 RS485)

Tổng quan

Ethernet IoT Modbus Gateway S375E cung cấp 1 đầu vào cảm biến xung quanh để theo dõi nhiệt độ và độ ẩm môi trường xung quanh, tích hợp 1 cổng Ethernet thích ứng 10/100M công nghiệp, có thể được nâng cấp thành SCADA, máy chủ OPC và máy tự động khác và 2 cổng nối tiếp RS485, hỗ trợ 320 Thẻ I/O nối tiếp thông qua giao thức Modbus RTU. Nó có thể giám sát và vận hành các cổng RS485 và mở rộng thẻ I/O bằng Web Server, internet.

S375E tích hợp ngăn xếp giao thức TCP/IP giúp nó phù hợp với các ứng dụng internet (IoT), có thể dễ dàng vận hành bởi cloud, và web server được cung cấp hoặc tích hợp với các ứng dụng IoT của bạn theo Ethernet hoặc Giao thức TCP/UDP, hoặc được tích hợp vào các hệ thống SCADA bằng giao thức Modbus TCP tiêu chuẩn. Điều này rất hữu ích nếu bạn cần điều khiển từ xa các thiết bị tại chỗ với giải pháp chi phí thấp.

Xem thêm

1. Embedded ARM® Cortex™-M4 32 Bit RISC Core, bên trong 168 MHz, hệ thống RTOS, hiệu suất đáng tin cậy với cơ quan giám sát tích hợp;
2. Cung cấp nguồn điện phạm vi rộng 9 ~ 36VDC với bảo vệ quá điện áp và ngược pha;
3. 1 Đầu vào cảm biến xung quanh để theo dõi nhiệt độ và độ ẩm tại chỗ;
4. Ngăn xếp giao thức TCP/IP sẵn có, hỗ trợ các ứng dụng cloud, APP và web server.
5. Hỗ trợ giao thức Modbus TCP, có thể tích hợp trực tiếp vào SCADA, HMI, DSC.
6. Tích hợp 1 Cổng Ethernet  thích ứng 10/100M tích hợp, với lớp bảo vệ ESD 15KV, hỗ trợ Modbus TCP, có thể được nâng cấp thành SCADA, OPC server  và các hệ thống tự động hóa khác một cách dễ dàng.
7. Hỗ trợ truyền dữ liệu trong suốt và giao thức Modbus qua RS485, hoạt động như Modbus Slave;
8. Hỗ trợ Cảnh báo cloud khi kích hoạt hoặc phục hồi và mất điện bên ngoài;
9. Cung cấp 1 kênh nguồn điện đầu ra 9 ~ 36VDC cho thiết bị bên ngoài, tiết kiệm chi phí nối dây;
10. Thẻ SD 8G sẵn có để lưu tới 100000 dữ liệu và sự kiện lịch sử;
11. Pin dự phòng dung lượng lớn, có thể sạc lại;
12. Thiết kế lớp công nghiệp phù hợp cho các ứng dụng làm việc thời gian dài;
13. Sử dụng vỏ kim loại, lớp bảo vệ IP30. Vỏ kim loại và cách ly bảo mật hệ thống, đặc biệt thích hợp cho các ứng dụng công nghiệp trong lĩnh vực này;
14. L70 * W88 * H30mm, thích hợp lắp đặt tường và lắp đặt đường ray công nghiệp DIN35mm.

Item

Reference Scope

DC Power supply

Standard adapter: DC 12V/1.5A  Range 9-36VDC

Power consumption

Standby:12V/70mA;  Working Max.: 12V/300mA

TCP/IP stack

TCP,UDP

Serial Interfaces

1 USB Port,Can be used to configure parameters, read records, and upgrade firmware

Protocols

Modbus TCP

Ethernet

1 RJ45 Integrated 10/100M adaptive Ethernet port,with 15KV ESD Protection,supports Modbus TCP, can be intergraded into SCADA, OPC server, and other automation systems easily.

RS485

2 RS485, Support Transparent transmission and Modbus RTU Slave.

Temp.&Hum Inputs

Temperature range: -40°C to +80°C, Humidity Range: 0~100%RH;

Power Outputs

1 Port, for external device;

Memory Capacity

Internal 8G SD card inside, can save the data for 100000 events.

Backup Battery

3.7V 900mAH

Temperature range

-10-+60 °C

Humidity range

Relative humidity 95% (condensation free)

Exterior dimension

70mm*88mm*30mm

Net Weight

500g

* Các ứng dụng điển hình:

  1. Giám sát trạm BTS;
  2. Ứng dụng hệ thống báo động an ninh;
  3. Giám sát và điều khiển hệ thống báo động;
  4. Hệ thống giám sát tự động;
  5. Bảo vệ an ninh máy bán hàng tự động;
  6. Trạm bơm, bể chứa, mức dầu hoặc nước;
  7. Tòa nhà và Bất động sản;
  8. Trạm thời tiết;
  9. Giám sát và kiểm soát lũ;
  10. Đường ống dẫn dầu khí;
  11. Bảo vệ chống ăn mòn
  12. Nhiệt độ, ứng dụng rò rỉ nước;
  13. Thuyền, xe;
  14. Tiết kiệm năng lượng, hệ thống điều khiển đèn đường
  15. Điều khiển van;
  16. Trạm biến áp;
  17. Phòng máy không người điều khiển;
  18. Ứng dụng phòng điều khiển;
  19. Hệ thống tự động hóa, M2M, v.v.
