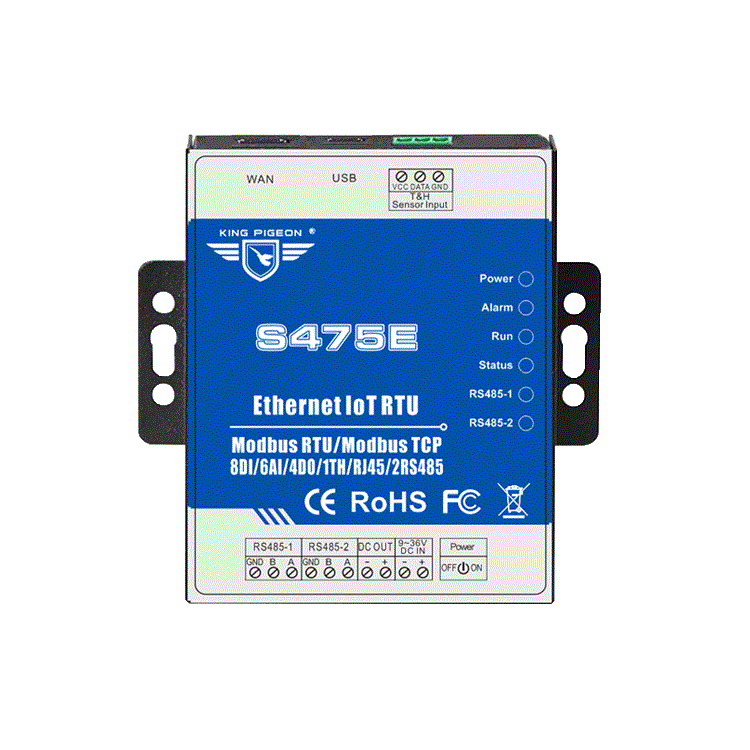

S475E - Programmable Ethernet IoT RTU (8DIN, 6AIN/PT100, 4Relay, 1TH)

Tổng quan

Bộ lập trình Ethernet IoT RTU S475E cung cấp 8 đầu vào digital, 6 đầu vào analog (độ phân giải cực cao 24 bit) hoặc đầu dò nhiệt độ điện trở PT100 (RTD), 4 đầu ra rơle, 1 đầu vào cảm biến xung quanh để theo dõi nhiệt độ và độ ẩm tại chỗ, 1 cổng Ethernet RJ45 để kết nối Internet WAN hoặc LAN và 2 cổng nối tiếp RS485, hỗ trợ 320 thanh ghi ánh xạ thông qua giao thức Modbus RTU. Nó có thể giám sát và vận hành các cổng I/O bằng APP, Web Server, Internet, bộ hẹn giờ và các sự kiện liên khóa được lập trình tự động.

RTU S475E được thiết kế để hoạt động trong môi trường ứng dụng công nghiệp khắc nghiệt, được sử dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp, hệ thống giám sát an ninh, hệ thống đo lường và điều khiển tự động, giám sát BTS, thu thập dữ liệu từ xa, hệ thống từ xa, hệ thống điều khiển tự động. Nó có thể được sử dụng như một công tắc từ xa, I / O từ xa, PLC thông minh từ xa, công tắc hẹn giờ.

Xem thêm

1.  Cấp nguồn điện phạm vi rộng 9 ~ 36VDC với bảo vệ quá điện áp và đảo pha;
2.  Embedded ARM® Cortex™-M4 32 Bit RISC Core, bên trong 168 MHz, hệ thống RTOS, hiệu suất đáng tin cậy với cơ quan giám sát tích hợp;
3.  8 Đầu vào digital, tương thích tiếp xúc khô và ướt, một trong số đó có thể được sử dụng làm bộ đếm xung;
4.  6 Đầu vào analog, độ phân giải 24 bit, tương thích 0/4 ~ 20mA, 0 ~ 5V, có thể thay đổi thành đầu dò nhiệt độ điện trở PT100;
5.  4 Đầu ra rơle (5A / 30VDC, 5A / 250VAC), đầu ra xung tương thích;
6.  1 Đầu vào cảm biến xung quanh để theo dõi nhiệt độ và độ ẩm tại chỗ;
7.  Lập trình logic liên khóa sẵn có và chức năng chương trình hẹn giờ mạnh mẽ;
8.  Ngăn xếp giao thức TCP / IP sẵn có, hỗ trợ các ứng dụng cloud, APP và web server.
9.  Hỗ trợ giao thức Modbus TCP, có thể tích hợp trực tiếp vào SCADA, HMI, DSC.
10.  Tích hợp cổng Ethernet thích ứng 10/100M, với lớp bảo vệ ESD 15KV, hỗ trợ Modbus TCP;
11.  2 Cổng RS485 hỗ trợ Modbus RTU Master và Slave, có thể được sử dụng để mở rộng cổng I/O hoặc đồng hồ đo;
12.  Cung cấp 1 kênh đầu ra nguồn điện 9 ~ 36VDC cho thiết bị bên ngoài, tiết kiệm chi phí nối dây;
13.  Thẻ SD 8G sẵn có để lưu tới 100000 dữ liệu và sự kiện lịch sử;
14.  Pin dự phòng dung lượng lớn, có thể sạc lại;
15.  Thiết kế lớp công nghiệp phù hợp cho các ứng dụng làm việc thời gian dài;
16.  Sử dụng vỏ kim loại, lớp bảo vệ IP30. Vỏ kim loại và cách ly bảo mật hệ thống, đặc biệt thích hợp cho các ứng dụng công nghiệp trong lĩnh vực này;
17.  L70 * W88 * H30mm, lắp đặt tường tương thích và lắp đặt đường ray công nghiệp DIN35mm.

Item

Reference Scope

DC Power supply

Standard adapter: DC 12V/1.5A  Range 9-36VDC

Power consumption

Standby:12V/70mA;  Working Max.: 12V/300mA

Serial Interfaces

1 USB Port

Ethernet

1 Integrated 10/100M adaptive Ethernet port,with 15KV ESD Protection,supports Modbus TCP

Protocols

Modbus TCP and Modbus RTU over TCP

RS485

2 RS485, Support Transparent transmission and Modbus RTU Slave, Modbus RTU Master

Digital Inputs

8 Digital input, NC/NO type, one of it can be used as Pulse Counters;

Analog Inputs

6 Analog Inputs. 12 bit resolution, 0-5V or 0-20mA or 4-20mA;

Optional: each AIN can change to PT100 RTD inputs.

Temp.&Hum Inputs

Temperature range: -40°C to +80°C, Humidity Range: 0~100%RH;

Relay Outputs

4, Rated: 5A/30VDC,5A/250VAC

Power Outputs

1 Port, for external device;

Mapping Registers

Max.320

Memory Capacity

Internal 8G SD card inside, can save the data for 100000events.

Backup Battery

3.7V 900mAH

Temperature range

-10-+60 °C

Humidity range

Relative humidity 95% (condensation free)

Exterior dimension

70mm*88mm*30mm

Net Weight

950g

* Các ứng dụng điển hình:

      1.  Giám sát trạm BTS;
      2.  Ứng dụng hệ thống báo động an ninh;
      3.  Giám sát và điều khiển hệ thống báo động;
      4.  Hệ thống giám sát tự động;
      5.  Bảo vệ an ninh máy bán hàng tự động;
      6.  Trạm bơm, bể chứa, mức dầu hoặc nước;
      7.  Tòa nhà và Bất động sản;
      8.  Trạm thời tiết;
      9.  Giám sát và kiểm soát lũ;
      10.  Đường ống dẫn dầu khí;
      11.  Bảo vệ chống ăn mòn
      12.  Nhiệt độ, ứng dụng rò rỉ nước;
      13.  Thuyền, xe;
      14.  Tiết kiệm năng lượng, hệ thống điều khiển đèn đường;
      15.  Điều khiển van;
      16.  Trạm biến áp;
      17.  Phòng máy không người điều khiển
      18.  Ứng dụng phòng điều khiển;
      19.  Hệ thống tự động hóa M2M
